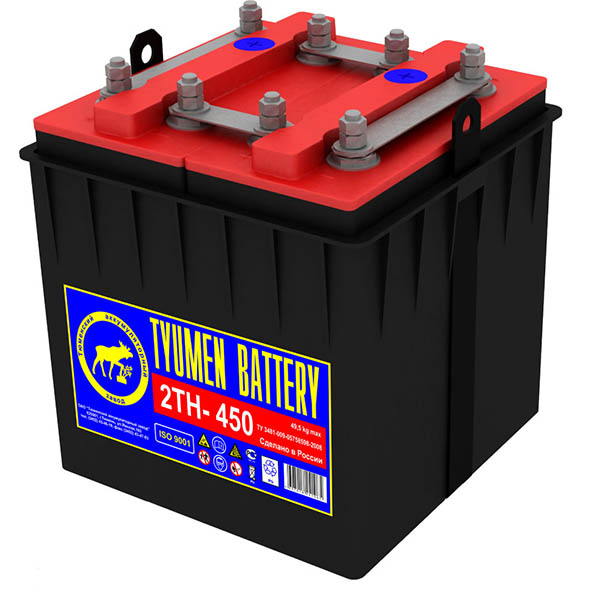

Аккумулятор 2ТН-450
Аккумуляторная секция 2ТН-450 состоит из двух аккумуляторов ТН-450 и предназначена для работы, в составе батарей 32ТН-450-У2 и 48ТН-450-У2 на маневровых тепловозах серий ТЭМ2; ТЭМ18ДМ; ТЭМ ТМХ; ТЭМ18В; ТЭМ14; ТЭМ7А; ТЭМ9; ТГМ4; ТГМ6; ТГМ4Б; ТГМ6Д; ТГМ40; ТГМ23 и др., и магистральных тепловозах ТЭП70БС; 2ТЭ70; ТЭП70У; 2ТЭ25А; 2М62; М62; 2ТЭ10М; 2ТЭ10В; 2ТЭ10У; 2ТЭ10; 2ТЭ116 и др.
Секции 2ТН-450 являются ремонтопригодными и позволяют с легкостью заменить один аккумулятор ТН-450, при этом не меняя всю секцию целиком. Секции соединяются между собой на месте сборки с помощью комплекта перемычек, поставляемых в комплекте с батареей.
Конструктивные особенности:
Электроды: решетчатая пластина, в которую вмазана активная масса. В активную массу входят связывающие добавки, препятствующие ее оползанию, в процессе эксплуатации батареи.
Сепарация: для исключения коротких замыканий между положительной и отрицательной пластинами установлен сепаратор из микропористого ультравысокомолекулярного полиэтилена.
Корпус и крышка: изготовлены из ударопрочного морозостойкого полипропилена. Крышка герметично приваривается к корпусу аккумулятора методом горячей сварки.
Секция состоит из 2-х аккумуляторов, помещенных в футляр из ударопрочной пластмассы. На футляре имеются стальные проушины для транспортировки секций. Секция разработана с двойной защитой корпуса, что значительно повышает механическую, ударную и вибрационную прочность батареи. Кроме того секция является ремонтно-пригодной и позволяет с легкостью заменить один аккумулятор, при этом не меняя всю секцию целиком.
Перемычки: из массивной меди, освинцованные в исполнении под болтовое соединение. Для исключения случаев коротких замыканий, каждая перемычка помещена в электроизоляционный чехол.
Электролит: водный раствор серной кислоты высокой чистоты, плотностью 1,230 +/- 0,005 г/см3.
Предохранительные пробки и клапан пробки: препятствуют проникновению искры внутрь аккумулятора, обеспечивают выход газов и предохраняют от выплескивания электролита при вибрациях и наклонах до 450С.
Область температур: от минус 450С до плюс 450С.
| Секция аккумуляторов 2ТН-450-У2 | |
| Параметр | Секция 2ТН-450-У2 |
| Максимальные габаритные размеры, мм | 330х335х365 |
| Масса без электролита, кг | 44,5 |
| Масса с электролитом, кг | 67,9 |
| Номинальная емкость, Ah (при 10-ти часовомрежима разряда) | 450 |
| Номинальное напряжение, В | 4 |
| Стартерный ток разряда при 5-ти минутном режиме разряда | 1350 А |
В комплект поставки входят:
аккумуляторная батарея (поставляется как в сухозаряженном, так и в залитом готовом к эксплуатации состоянии).
эксплуатационная документация.
электролит (плотностью 1,230 ± 0,005 г/см3) – поставляется дополнительно по заказу потребителя в 5 л канистрах.
Предназначены для работы при запуске дизеля магистральных и маневровых тепловозов, а так же для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле.
